透平试验平台

1TB01/02/03透平试验平台系统构成图


  多级旋转透平流动/冷却综合试验台(TB-02)

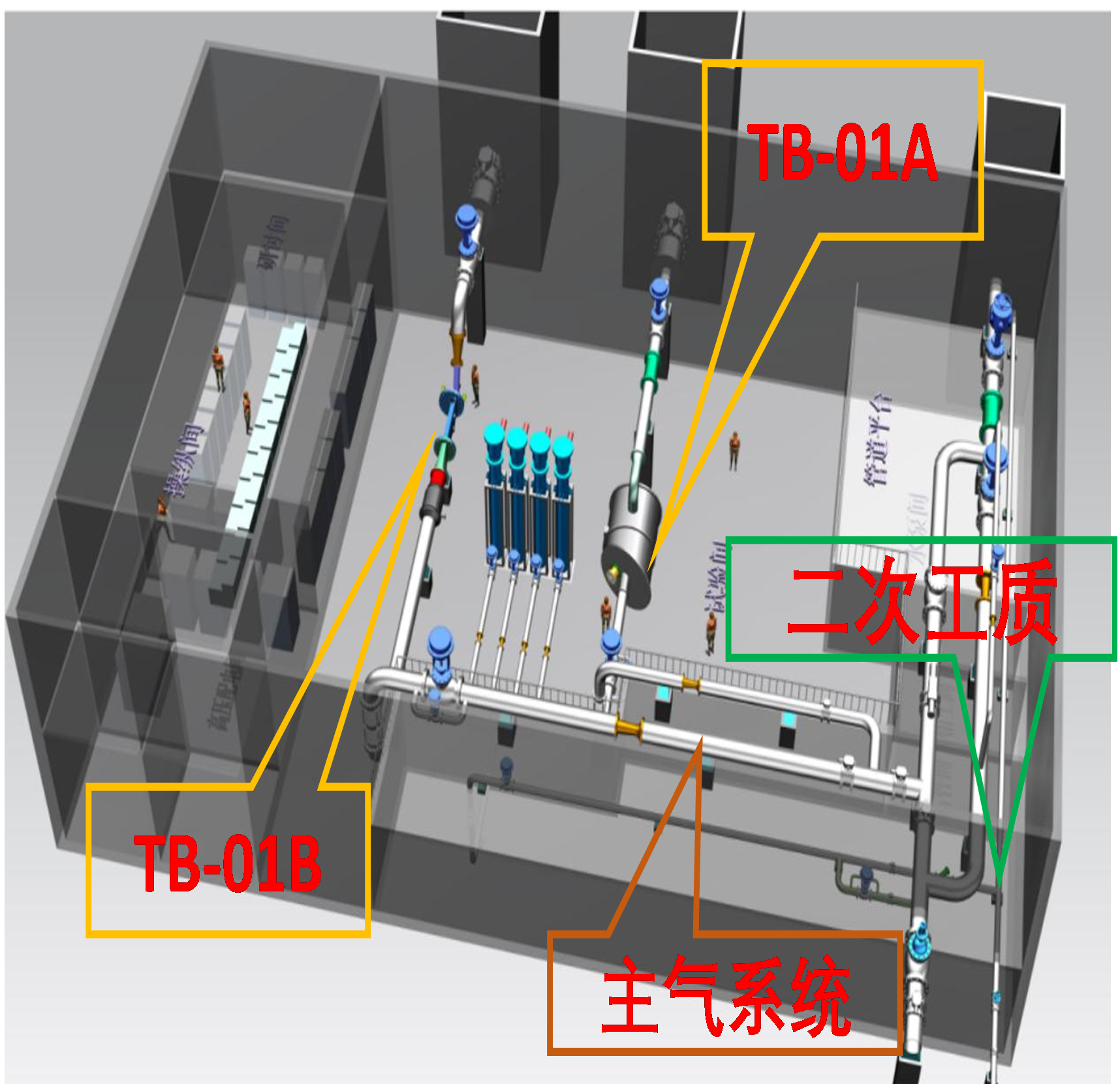

                                                                        高温喷嘴叶栅试验台(TB-01)

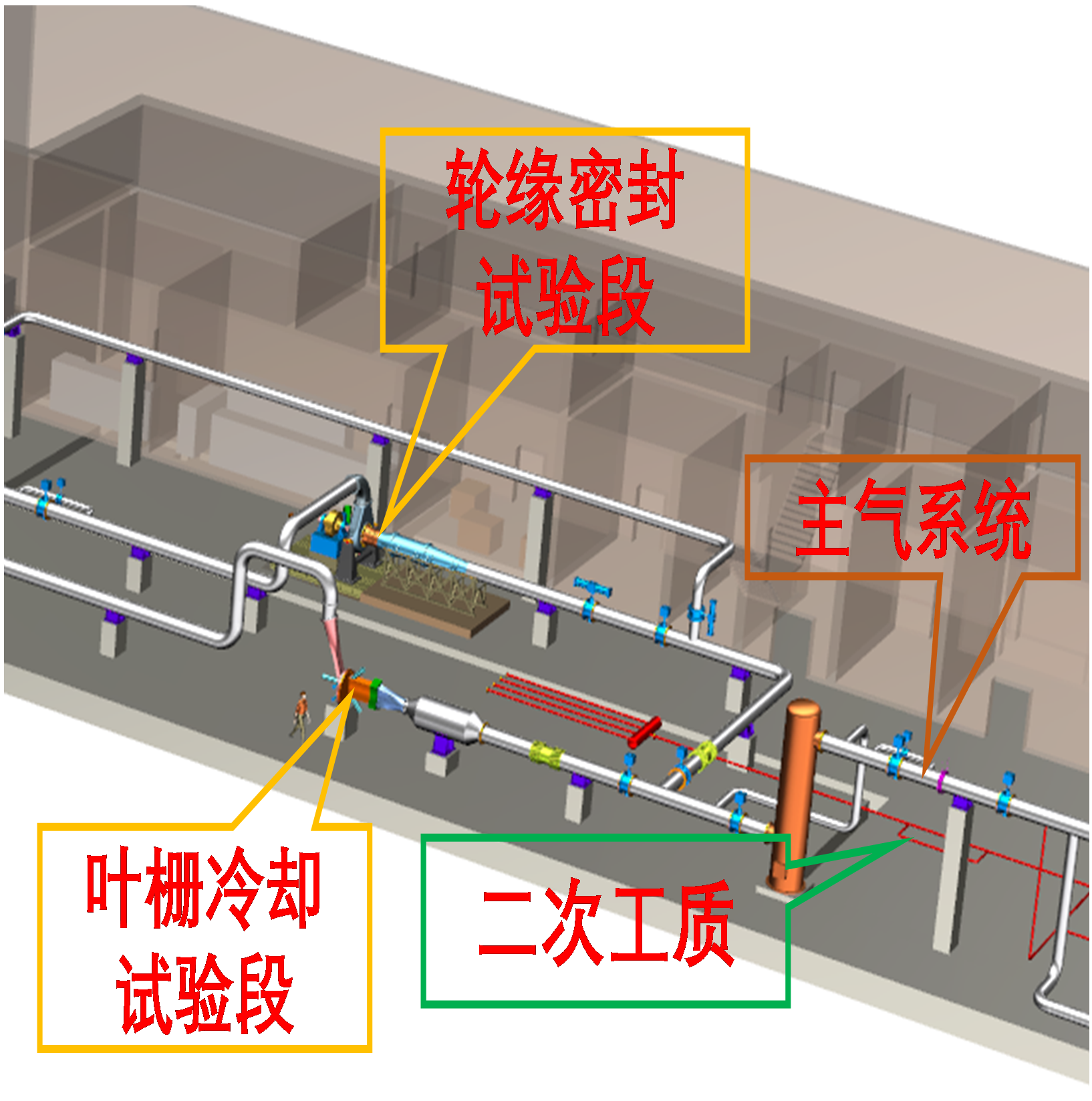

                                                                   冷却/封严试验台(TB-03)



2、科学目标

针对大功率高温高效冷却透平,突破固有非定常、强三维、复杂几何边界下高稳定性、高效热-功转换的气动热力学及交叉耦合问题,热端旋转和静止部件的传热、流热固等交叉耦合问题,取得理论和方法的重大突破。

3、试验台主要参数

指标

单位

TB-01A/01B

TB-02

TB-03

主气压力(Max

MPa

3.5

1

1

0.5

0.5

主气进口温度(Max

1700

600

600

200

200

主气进口流量(Max

kg/s

60

68

68

9

9

冷却空气流量(Max

kg/s

15

15

17

1

1

4、试验台功能

TB-01全温全压或者模化条件下,开展全尺寸喷嘴叶栅传热-流动耦合特性研究,燃烧室-喷嘴耦合试验;开展喷嘴叶栅的冷却效果试验。

TB-02试验台最高转速5000/9000 rpm,最大耗功30MW。开展多级透平转子的气动/冷却综合性能测试与研究。

TB-03开展透平平面叶栅先进冷却和传热基础研究,验证气动与传热设计中的参数。开展轮缘密封、燃气入侵和封严效率等研究。
