压气机试验平台

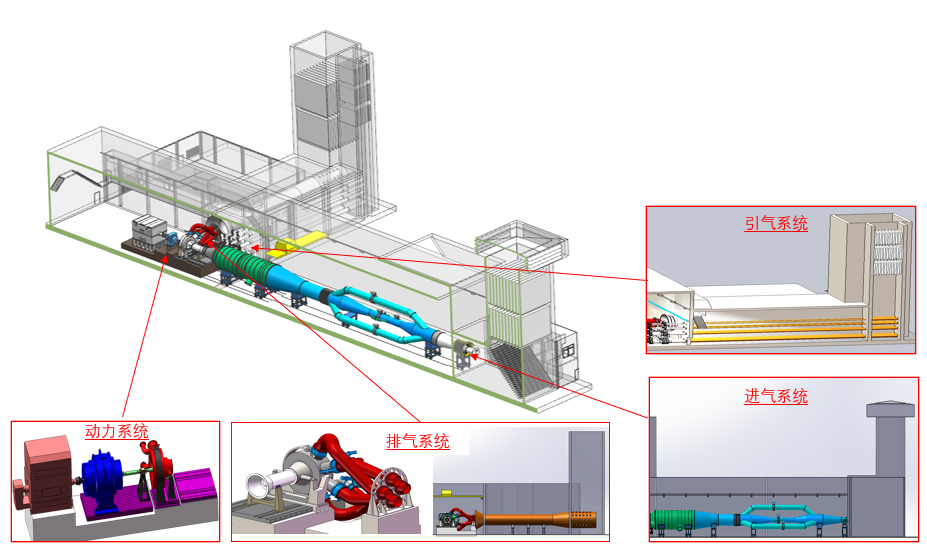

1、平台/系统构成图



2、科学目标

开展压气机三维非定常气动热力学理论、关键技术及试验、测试技术研究,掌握大流量、高负荷、宽裕度、高效率压气机技术。

3、试验台主要参数

参数

单位

数值

驱动电机功率

MW

60

试验件进气压力

kPa

40~96

进气温度

K

环境温度

进气流量

kg/s

17~250

额定转速12

rpm

90006000

最大排气压力

kPa

3200

最高排气温度

K

900

引气管路

8

IGV/VGV调节

7

4、试验台功能

压气机试验台可开展压气机气动总体性能试验、多级压气机匹配、优化与加级试验、压气机起动、加速、停机特性试验、压气机多级变IGV和级间放气试验、压气机喘振边界和失速特性试验、出口扩压器流动试验、压气机颤振特性测试等试验。
